Motogadget M Unit Blue + Kabel Kit, Digitale Steuerbox mit Bluetooth Compact Electric Box+Cable Kit
Motogadget M-Unit Blue inkl. M-Unit Kabel-Kit

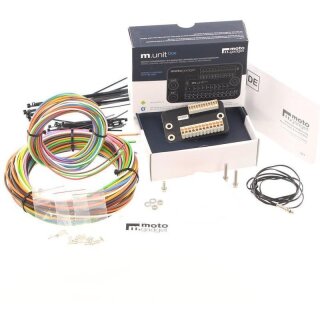

Lieferumfang:
• 1x M.unit Blue + M-Unit Kabel-Kit wie Abgebildet ohne rotes Batteriekabel!
• 1 x Tachosensor mit 2 Magneten
• Ausführliche Anbau- und Bedienungsanleitung
- 1x M-Unit Kabel-Kit
- Kabelfarbe / Querschnitt / Länge [m] / Anzahl
- braun / 2,5 mm² / 5
- schwarz / 2,5 mm² / 4
- blau / 2,5 mm² / 2
- weiß / 1,5 mm² / 4
- rot / 1,5 mm² / 2
- gelb / 1,5 mm² / 4
- orange / 1,5 mm² / 4
- grün / 1,5 mm² / 2
- violett / 1,5 mm² / 2
- weiß / 0,5 mm² / 2
- blau / 0,5 mm² / 2
- rot / 0,5 mm² / 2
- gelb / 0,5 mm² / 2
- grün / 0,5 mm² / 2
- orange / 0,5 mm² / 2
- violett / 0,5 mm² / 2
- braun / 0,5 mm² / 2
- Kabelbinder klein 15
- Kabelbinder groß 15
- Aderendhüsen klein 10
- Aderendhülsen mittel 10
- Aderendhülsen groß 10
- Bedienungsanleitung
Das Rote Batteriekabel wird seitens Motogadget nicht mehr mitgeliefert!
Sie finden den Artikel 362-001 (ohne Sicherung) und den Artikel 362-000 (mit 40 A-Sicherung) im Shop!
Die neue m.unit blue wurde gegenüber der bewährten Vorgängerversion weiterentwickelt und bedeutend verbessert. Sie besitzt jetzt 12 Eingänge und 10 Ausgänge, austauschbare Qualitätskabelklemmen und vor allem Bluetooth® LE. Damit lässt sich die m.unit blue direkt mit unserer App m.ride auf dem Smartphone verbinden. Diese Funktionalität ist im Zubehörbereich für Motorräder einzigartig.
Das gesamte Setup und die Alarmanlage können über die m.ride App gesteuert werden. Auch eine Fehlerdiagnose ist während des Betriebs und ohne Ausbau der m.unit möglich. Ebenfalls lässt sich eine sichere, verschlüsselte Keyless-Go Funktion verwenden.
Wenn aktiviert, reicht die Annäherung mit dem eigenen Smartphone aus, um das Fahrzeug in Startbereitschaft zu versetzen. Somit kann die Bordspannung mit einem Druck auf den Startknopf eingeschaltet werden. Ein nochmaliger Druck startet dann den Motor. Einmal eingeschaltet, bleibt das Bordnetz während der Fahrt sicher aktiviert, auch ohne Telefon.
Die m.unit blue ist die digitale Steuereinheit für ein Motorrad, das Herz der gesamten Fahrzeugelektrik. Sie kann mit Tasterarmaturen oder mit herkömmlichen, schaltenden Lenkerarmaturen bedient werden. Sie schaltet alle notwendigen Komponenten am Fahrzeug und gleichzeitig übernimmt sie die Aufgaben der elektrischen Sicherungen.
Relais und einzelne Komponenten im Kabelbaum werden stark reduziert und es kann in kürzester Zeit eine neue, minimierte Verkabelung des Fahrzeugs erfolgen.
Bei Verwendung des m.button wird die Anzahl aller Schaltarmaturanschlüsse auf ein einziges Kabel reduziert.
Funktionen OHNE Smartphone und m.ride App:
• Komplette digitale Tastersteuerung, 4-Taster- oder 5-Tasterbedienung möglich
• Kompletter Ersatz für den Sicherungskasten. 10 unabhängige Stromkreise werden digital überwacht und bei Störungen abgeschaltet. Nach Beseitigung der Störung wird die Sicherungsfunktion automatisch zurückgesetzt
• Integrierte, lageunabhängige Alarmanlage
• Integriertes, digitales, lastunabhängiges Blinkrelais, Abschaltautomatik optional und einstellbar, m.wave Modus wählbar
• Integrierte Warnblinkanlage
• Blinker optional als Positionslicht einstellbar
• Standlicht und Lichthupe integriert
• Steuerung von Abblend- und Fernlicht (bis 200 W Schaltleistung) mit nur einem Taster
• Integrierter, digitaler Bremslichtmodulator, Blinkmodus programmierbar
• Beschleunigungsgesteuertes Gefahrenbremslicht (automatisches Warnsignal)
• Integriertes Starterrelais für Starter mit Magnetschalter (bis 30 A Schaltleistung)
• Intelligente und konfigurierbare Steuerung/Abschaltung der Verbraucher, um beim Startvorgang die maximale Startenergie der Batterie nutzen zu können
• Integriertes, digitales Hupenrelais
• Zwei konfigurierbare Zusatzausgänge AUX1 und AUX2
• Diagnosefunktion für Belegung von Eingang, Ausgang, Schaltstatus des Stromkreises, Kurzschlussdiagnose usw.
• Kalibrierung und Strommessung ermöglicht Defekterkennung von allen Leuchtmitteln
Funktionen MIT Smartphone und m.ride App:
• Verschlüsselte Verbindung über Bluetooth® LE (Low Energy), somit Manipulationssicherheit
• extrem niedriger Stromverbrauch von Smartphone und m.unit blue (bei aktivem Bluetooth 0,9mA und im Powersave-Modus nach 6 Wochen Inaktivität: 0,3mA)
• Keyless-Go (Startbereitschaft des Fahrzeugs durch Annäherung mit dem eigenen Smartphone)
• hochempfindlicher Beschleunigungssensor ermöglich die Darstellung deiner Fahraktivität in m.ride durch einen Aktivitätsfaktor, Anzahl der Kurven, Topspeed, etc.
• Übermittlung von Alarm-Ereignissen (mit Datum, Uhrzeit, Fahrzeug am Boden etc.) an die App
• Einstellung von Modus und Empfindlichkeit der Alarmanlage
• Überwachung der aktuellen Batteriespannung in der App
• Diagnose aller Ein- und Ausgänge, Messung von Strömen, Spannung, Gerätetemperatur
• Defekterkennung aller Leuchtmittel durch Kalibrierung. Durch defekte Blinker erfolgt Verdopplung der Blinkfrequenz, Statusmeldung in der App und Audiohinweis durch Rideassist.
• Rideassist: optional Blinkersound und Fehlermeldungen in Echtzeit als Audioausgabe über Helm Headset.
• Manuelles Schalten der Ausgänge über Smartphone (außer Starter)
• Firmware-Updates ohne Ausbau an jedem Ort über Smartphone und App
• Konfiguration des Setupmenüs ohne Ausbau an jedem Ort über Smartphone und App
• Fahrzeugverwaltung mit automatischen Hinweisen zu Wartungsaufgaben, Zustand von Reifen, Kette, Bremsbelägen, Ölen, Betriebsstoffen, Zündkerzen etc. durch Abgleich des Fahrzeugkilometerstands mittels Tachosignal
• Logbuch zeichnet Fahrten auf und speichert alle generierten Fahrzeugmeldungen, Alarmereignisse und Wartungsaufgaben
• Anzeige der Parkposition und Ping! zur Hilfe bei Fahrzeugsuche
• LIN-Bus Anschluss vorhanden zur späteren Verbindung von geeigneten motogadget Produkten
Technische Voraussetzungen:
Unsere m.ride App steht für Android (ab Version 6.0) für die unten genannten Geräte im Playstore zur Verfügung. Die Version für iOS ist ab iPhone 5 kompatibel. Zur Kopplung der m.unit blue mit dem Smartphone wird das moderne Bluetooth LE eingesetzt. Dies erfordert bestimmte Voraussetzungen an die Hardware des Android-Smartphones.
Im Moment sind folgende Android-Modelle kompatibel:
• Samsung Galaxy S7/S7 Edge
• Samsung Galaxy S6/S6 Edge
• Samsung Galaxy S5/S5 Neo
• Samsung Galaxy Note 4
• Samsung Galaxy Note 5
• Samsung Galaxy Tab A (2016)
• Samsung Galaxy Tab 4 7.0
• Samsung Galaxy Tab S2 10.5
• Google Pixel/ Pixel XL
• Google Nexus 5
• Google Nexus 5X
• LG G4
• LG G5
• Sony Experia Z3 Compact
• OnePlus 3/OnePlus 3T
• Huawei P9/ P9 Plus
• iPhone 5
• iPhone 5c
• iPhone 5s
• iPhone SE
• iPhone 6
• iPhone 6s
• iPhone 7
• iPhone 8
• iPhone X
Spezifikationen und Features:
L/B/H: 101 x 61 x 28 mm
Gewicht: ca. 180 g
Befestigung: 2 x M5 Edelstahlschrauben (Montage und Masseanschluss), 1 x M5 Schraubkontakt für Batterie Plus
Betriebsspannung: 6 V - 20 V
Betriebstemperatur: -20°... +80°C
Eingänge:
1 x Eingang (+12V geschaltet) für Zündschloss oder m.lock
11 x Steuereingang (Minus/Masse geschaltet) für:
• Blinker links
• Blinker rechts
• Abblend-/Fernlicht
• Starter
• Hupe
• Bremslicht
• Killschalter
• Ständerschalter
• LIN-Bus
• AUX1
• AUX2
Ausgänge:
10 x Ausgang (+12V) für:
• Blinker links
• Blinker rechts
• Abblendlicht
• Fernlicht
• Starter
• Hupe
• Bremslicht
• Zündung
• AUX1
• AUX2
